Makara Teknik Özellikleri
| Ahşap Makara Özellikleri | ||||||||
|---|---|---|---|---|---|---|---|---|
| Makara Tipi | Minimum Flanş Kalınlığı (b) | Flanşlar Arası Mesafe (c) | Göbek Çapı (d) | Minimum Civata Sayısı (e) | Minimum Civata Ölçüsü (e) | Tahrik pim deliği çapı (mm) | Mak. merkezi ile tahrik pimi arasındaki mesafe (cm) |
|
| 80 cm | 40 | 470 | 300 | 3 | 10 | 40 | 11 | |
| 90 cm | 40 | 560 | 450 | 4 | 10 | 40 | 18 | |
| 100 cm | 40 | 650 | 500 | 4 | 10 | 40 | 22 | |
| 110 cm | 50 | 740 | 550 | 5 | 12 | 40 | 22 | |
| 120 cm | 50 | 740 | 600 | 5 | 12 | 40 | 22 | |
| 130 cm | 50 | 740 | 650 | 5 | 14 | 40 | 22 | |
| 140 cm | 60 | 740 | 700 | 6 | 14 | 40 | 22 | |
| 150 cm | 60 | 900 | 750 | 6 | 14 | 55 | 22 | |
| 160 cm | 60 | 900 | 800 | 6 | 14 | 55 | 22 | |

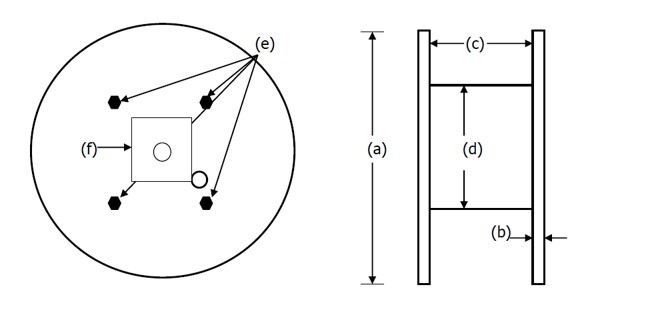

Şekil.1 (Ahşap Makara)

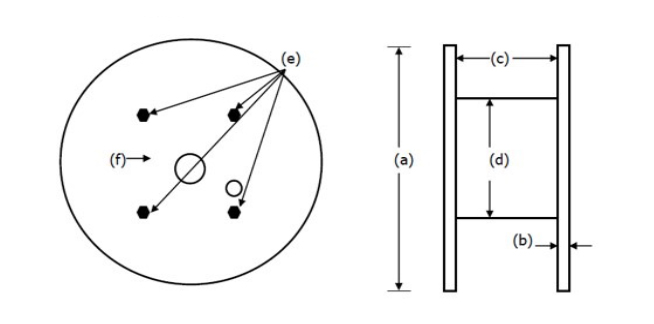

| MDF VE Karton Ambalaj Özellikleri | ||||||||
|---|---|---|---|---|---|---|---|---|
| Makara Tipi | Flanş Çapı (mm) (a) | Flanş Kalınlığı (b) | Gergi Arası Mesafe (c) | Göbek Çapı (d) | Saplama Sayısı (e) | Mil Çapı (mm) (e) | Pul | Göbek çapı (f) |
| 300 mm MDF | 300 | 5 | 200 | 69 | - | - | - | - |
| 400/200 mm MDF | 400 | 8 | 200 | 150 | 3 | 16 | - | 70 |
| 400/300 mm MDF | 400 | 8 | 300 | 150 | 3 | 16 | - | 70 |
| 400/400 mm MDF | 400 | 8 | 400 | 150 | 3 | 16 | - | 70 |
| 544 mm MDF | 544 | 10 | 400 | 200 | 4 | 16 | 4 | 80 |
| 550 mm MDF | 550 | 10 | 300 | 200 | 4 | 16 | 4 | 80 |
| 588 mm MDF | 588 | 12 | 400 | 200 | 4 | 16 | 4 | 80 |
| 600/450 mm MDF | 600 | 15 | 450 | 200 | 5 | 16 | 5 | 80 |
| 700 mm MDF | 700 | 18 | 450 | 250 | 6 | 16 | 6 | 80 |
| 266/80 mm Karton | 266 | 4 | 80 | 69 | - | - | ||
| 266/100 mm Karton | 266 | 4 | 100 | 69 | - | - | ||
| 266/130 mm Karton | 266 | 4 | 130 | 69 | - | - | ||
| 266/175 mm Karton | 266 | 4 | 175 | 69 | - | - | ||
